Consideriamo la seguente tabella della Fieg relativa alla vendita dei principali quotidiani nazionali nel 2003

Tabella 1

I dati tabulati possono essere rappresentati graficamente in modi diversi.

Iniziamo con l’ideogramma. Possiamo arrotondare i valori alle unità di milione per facilitare la rappresentazione. Stabiliamo un simbolo da usare e un suo valore che deve essere appropriato alle quantità da rappresentare e procediamo alla rappresentazione.

Potremmo rappresentare anche usando un istogramma.

Ampliamo la tabella considerando un altro anno: abbiamo in questo caso una tabella multipla.

Tabella 3

Potremmo rappresentare anche questa tabella con un istogramma di questo tipo.

Possiamo anche trasformare i dati della tabella 1 in valori percentuali (ad esempio per Avvenire useremo questo metodo: 25.502.958 x 100 : 814.234.436 = 3,13… arrotondato a 3) e poi utilizzare un’altra rappresentazione grafica: l’areogramma.

Per realizzare l’areogramma senza utilizzare programmi come Excel ci conviene, come abbiamo già fatto, calcolare il valore percentuale delle quantità considerate e poi rapportarlo a 360°.

Ad esempio:

A questo punto sarà sufficiente, con l’aiuto del goniometro, individuare un angolo di 58° ed uno di 97° nel nostro angolo giro.

Consideriamo ora anche l’anno 2005 (per la chiarezza nella lettura del grafico mi limito a 5 quotidiani).

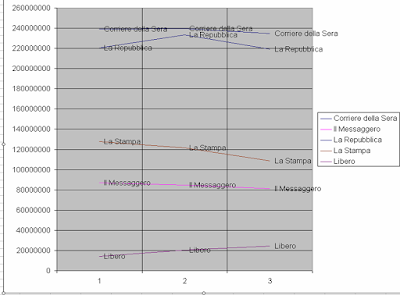

Per poter cogliere visivamente l’andamento delle vendite, il grafico più utile è il diagramma cartesiano.





Notiamo subito una tendenza al calo delle vendite, soprattutto per La Stampa, il Corriere della Sera ed il Messaggero. Altalenante è l’andamento de La Repubblica mentre invece sono cresciute le vendite di Libero.

ESERCIZI

·        I risultati di una verifica effettuata in una classe di 26 alunni ha dato i seguenti risultati:

voto 5: 3 alunni; voto 6: 2 alunni; voto 7: 7 alunni; voto 8: 4 alunni; voto 9: 7 alunni; voto 10: 3 alunni.

Inserisci i dati in una tabella, calcola la percentuale e rappresenta con un istogramma.

·        Considera ora questa tabella multipla in cui i precedenti voti sono stati specificati per genere. Rappresenta con un istogramma.

·        Calcola le percentuali arrotondate e rappresenta con un areogramma.

·        Ecco una tabella relativa alle autovetture circolanti in Italia. I dati sono per 1000 abitanti. Realizza un diagramma cartesiano
